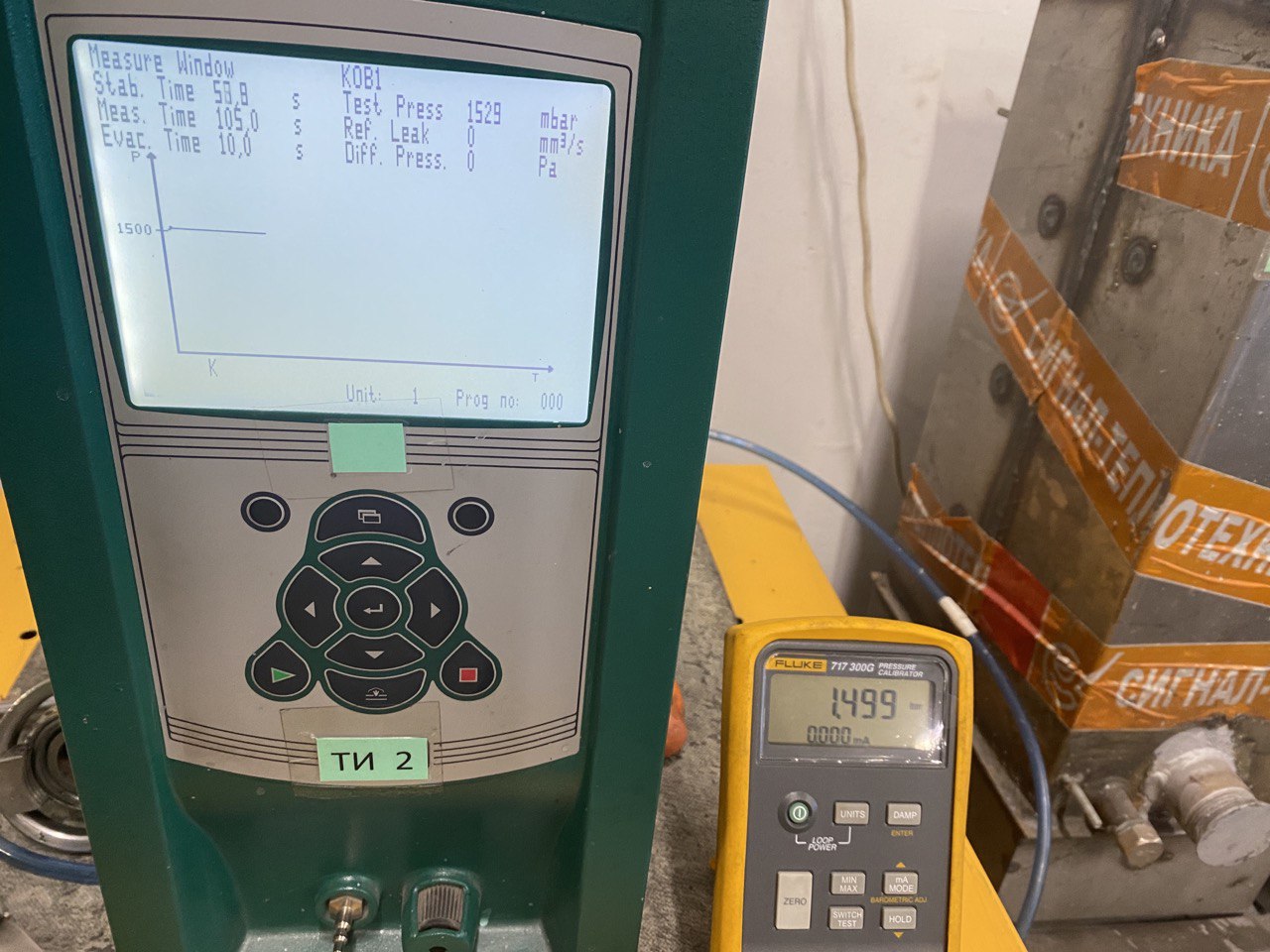

Манометрические течеискатели Nolek S9. Модификации, технические характеристики, выбор для производства и внедрение на предприятиях России
Серия Nolek S9 относится к числу классических промышленных манометрических течеискателей, предназначенных для серийного контроля герметичности изделий по воздуху и жидкостной герметичности. Это универсальная платформа, в которой сочетаются разные методы испытаний, несколько диапазонов давления, варианты работы под вакуумом и при избыточном давлении, а также разные конструктивные исполнения для ручных рабочих мест и автоматизированных стендов.
Для предприятий, которые выбирают оборудование для контроля герметичности, серия Nolek S9 интересна тем, что позволяет закрыть сразу несколько типов задач без перехода на другую платформу. В рамках одного семейства доступны приборы для дифференциального метода, расходного метода, комбинированного контроля, режимов роста давления и роста вакуума, а также облегченные версии S9L для более простых или экономичных применений.
NOLEK Russia выполняет поставку, внедрение, настройку, техническое сопровождение и обслуживание течеискателей Nolek S9 на предприятиях в России. Это особенно важно для производств, где недостаточно просто купить прибор. На практике требуется подобрать правильную модификацию, увязать течеискатель с оснасткой, стабилизировать испытательный цикл, обучить персонал и обеспечить дальнейшую сервисную поддержку.
Это не один прибор в одном исполнении, а полноценная линейка промышленных манометрических течеискателей, где заказчик выбирает метод контроля, режим давления, рабочий диапазон и конструктивное исполнение под конкретную задачу.
Что представляет собой Nolek S9
Nolek S9 представляет собой универсальный манометрический течеискатель для промышленного контроля герметичности изделий, которые должны быть герметичны по воздуху или по жидкости. Прибор работает методами падения давления, дифференциального измерения, массового расхода, роста давления, роста вакуума и дозирования по времени. Серия охватывает диапазоны от вакуумного режима до избыточного давления 15 бар и подходит для интеграции как в отдельные посты контроля, так и в автоматизированные производственные стенды.
Практическая ценность S9 состоит в том, что производитель может проверять изделие не на реальной рабочей среде, а на более простой, быстрой и экономичной испытательной схеме. Именно это делает манометрические течеискатели базовым инструментом для массового производства клапанов, упаковки, электрических компонентов, гидравлических узлов, деталей HVAC, медицинских изделий и множества других промышленных продуктов.
Основные методы контроля в серии Nolek S9
| Метод | Обозначение | Суть метода | Когда особенно полезен |
|---|---|---|---|
| Массовый расход | F | Прибор оценивает поток газа через негерметичность и позволяет количественно анализировать утечку как расход. | Для изделий с выраженной пропускной способностью, для задач с контролем потока и для быстрых производственных циклов. |
| Дифференциальное давление | D | Сравнивается давление в испытательном объеме и в опорном объеме, что позволяет очень точно фиксировать малые отклонения. | Для высокоточного контроля герметичности, особенно на малых утечках и при жестких допусках. |
| Комбинированный расход и дифференциальное давление | FD | Сочетает достоинства расходного и дифференциального подхода в одном приборе. | Когда номенклатура изделий широка и требуется универсальность на одной линии. |
| Рост давления | DPI | Контроль ведется по нарастанию давления во времени в испытательной схеме. | Для изделий, где такой алгоритм удобнее классического падения давления. |
| Рост вакуума | V-DPI | Контроль ведется по изменению параметров при вакуумном испытании. | Для вакуумных изделий, емкостей и систем, где разрежение является естественным режимом испытания. |
| Дозирование по времени | Time dosing | Функция контролируемой подачи среды в течение заданного интервала времени. | Для специальных циклов, где важно воспроизводимое заполнение или подготовка изделия к основному измерению. |
Конструктивные исполнения
Серия Nolek S9 выпускается в двух базовых компоновках. В обозначениях используются индексы T и D, где T соответствует вертикальному исполнению Tower, а D соответствует настольному исполнению Desk. Выбор между ними определяется в основном компоновкой рабочего места и способом интеграции в стенд.
| Исполнение | Обозначение | Особенности | Типичные области применения |
|---|---|---|---|
| Tower | T | Вертикальная компоновка, удобная для размещения рядом со стендом или внутри производственной ячейки. | Автоматизированные стенды, производственные участки, интеграция в линии. |
| Desk | D | Настольное исполнение, удобное для лабораторных рабочих мест и ручных постов контроля. | Ручной контроль, пилотные линии, лаборатории, наладочные участки. |
Диапазоны давления в серии S9
Одним из самых важных параметров при выборе Nolek S9 является диапазон рабочего давления. Производитель предлагает несколько стандартных диапазонов, обозначаемых буквами L, N, H и EH. Это позволяет подобрать прибор под прочность изделия, требуемое испытательное давление и чувствительность метода.
| Индекс диапазона | Рабочий диапазон | Типичные задачи |
|---|---|---|
| L | 0,05-0,5 бар | Малые давления, деликатные изделия, упаковка, легкие пластиковые компоненты, медицинские изделия. |
| N | 0,2-5 бар | Универсальный диапазон для большинства промышленных деталей, клапанов, распределителей, корпусов и пневматических изделий. |
| H | 0,5-10 бар | Узлы повышенной прочности, гидравлические компоненты, теплообменники, арматура, ответственные корпуса. |
| EH | 1-15 бар | Высокие испытательные давления, прочные промышленные изделия, специальные задачи с повышенным уровнем давления. |
Практический вывод по диапазонам: если изделие не рассчитано на высокое давление, нет смысла выбирать диапазон H или EH. Для повышения чувствительности и устойчивости цикла обычно разумнее выбирать минимально достаточный диапазон, соответствующий реальному испытательному давлению.
Общая техническая база Nolek S9
| Характеристика | Значение |
|---|---|
| Тип прибора | Манометрический течеискатель |
| Серия | Nolek S9 / S9L |
| Диапазон измерения утечки | от -500 Па до 500 Па |
| Работа под вакуумом | от -100 до 0 кПа |
| Работа под избыточным давлением | от 5 до 1500 кПа |
| Основные методы | дифференциальное давление, массовый расход, рост давления, рост вакуума, дозирование по времени |
| Конструктивные исполнения | Tower и Desk |
| Интерфейсы | RS232, аппаратные входы и выходы, TCP/IP в зависимости от исполнения |
| Интерфейс оператора | опциональный монохромный TFT-дисплей 7 дюймов, фиксированный или выносной |
| Габаритные размеры | 400 × 188 × 315 мм |
| Масса | около 16 кг |
| Питание | 100-240 В AC, 0,9 А, 50-60 Гц |
| Подача воздуха | 550-600 кПа |
| Рабочая температура | от 5 до 40 °C |
| Единицы отображения | Па, см³/мин, мм³/с, л/мин, бар, кПа, psi |
| Языки интерфейса | английский, датский, немецкий, шведский, испанский, нидерландский |
Расшифровка обозначений модификаций Nolek S9
Серия имеет понятную и логичную структуру обозначения. Если правильно читать артикул, можно сразу понять, для какого режима и метода предназначен прибор.
| Элемент обозначения | Значение |
|---|---|
| S9 | Базовая полная серия |
| S9L | Lite-версия, облегченная модификация |
| (T,D) | Tower или Desk |
| O | Overpressure, работа с избыточным давлением |
| V | Vacuum, работа под вакуумом |
| F | Flow, расходный метод |
| D | Diff Pressure, дифференциальное давление |
| FD | Комбинация Flow и Diff Pressure |
| DPI | Diff Pressure Increase, контроль нарастания давления |
| L, N, H, EH | Диапазон давления |
Полный обзор основных модификаций Nolek S9
1. Серия S9-O-F. Избыточное давление, расходный метод
Модификации S9-(T,D)-O-F-L, S9-(T,D)-O-F-N, S9-(T,D)-O-F-H и S9-(T,D)-O-F-EH предназначены для контроля при избыточном давлении по расходному методу. Для стандартных диапазонов доступны варианты с верхним пределом расхода менее 1000 мм³/с, менее 3333 мм³/с или менее 16700 мм³/с. Для H и EH диапазон может уточняться под задачу.
Это хороший выбор для тех изделий, где важна количественная оценка утечки именно как потока, а также для процессов, где тест должен быть быстрым и хорошо воспроизводимым. Расходный метод часто удобен на серийных линиях с относительно стабильной геометрией изделий и повторяющимися испытательными циклами.
| Артикул | Режим | Метод | Диапазон давления | Примечание |
|---|---|---|---|---|
| S9-(T,D)-O-F-L | Избыточное давление | Расход | 0,05-0,5 бар | Стандартные диапазоны расхода до 1000, 3333 или 16700 мм³/с |
| S9-(T,D)-O-F-N | Избыточное давление | Расход | 0,2-5 бар | Один из наиболее универсальных вариантов |
| S9-(T,D)-O-F-H | Избыточное давление | Расход | 0,5-10 бар | Диапазон расхода задается под задачу |
| S9-(T,D)-O-F-EH | Избыточное давление | Расход | 1-15 бар | Для высоких испытательных давлений |
2. Серия S9-O-D. Избыточное давление, дифференциальный метод
Модификации S9-(T,D)-O-D-L, S9-(T,D)-O-D-N, S9-(T,D)-O-D-H и S9-(T,D)-O-D-EH предназначены для контроля по дифференциальному давлению при избыточном давлении. Это один из наиболее точных и распространенных вариантов для производственных задач, где необходимо выявлять малые отклонения герметичности и обеспечивать стабильность измерений.
Именно такие приборы часто выбирают для клапанов, корпусов, распределителей, сложных внутренних объемов и изделий, где требуется высокая повторяемость результата при массовом производстве.
| Артикул | Режим | Метод | Диапазон давления | Рекомендованные задачи |
|---|---|---|---|---|
| S9-(T,D)-O-D-L | Избыточное давление | Дифференциальное давление | 0,05-0,5 бар | Деликатные изделия, упаковка, легкие пластиковые детали |
| S9-(T,D)-O-D-N | Избыточное давление | Дифференциальное давление | 0,2-5 бар | Универсальный выбор для промышленного контроля |
| S9-(T,D)-O-D-H | Избыточное давление | Дифференциальное давление | 0,5-10 бар | Прочные изделия и узлы повышенного давления |
| S9-(T,D)-O-D-EH | Избыточное давление | Дифференциальное давление | 1-15 бар | Ответственные изделия для высоких испытательных давлений |
3. Серия S9-V-D. Вакуум, дифференциальное давление
Модификация S9-(T,D)-V-D-L предназначена для вакуумного контроля по дифференциальному методу. В обозначении указано, что внешний вакуумный насос в комплект не входит. Такой прибор выбирают в тех случаях, когда сама логика изделия или методика требуют испытания под вакуумом, а не при подаче избыточного давления.
Это актуально для вакуумных емкостей, некоторых тонкостенных изделий, систем с риском деформации при избыточном давлении, а также для специальных испытательных схем, где подсос воздуха является главным контролируемым параметром.
| Артикул | Режим | Метод | Особенности |
|---|---|---|---|
| S9-(T,D)-V-D-L | Вакуум | Дифференциальное давление | Требуется внешний вакуумный насос, ориентирован на вакуумные испытательные схемы |
4. Серия S9-O-FD. Комбинация расхода и дифференциального давления
Модификации S9-(T,D)-O-FD-L, S9-(T,D)-O-FD-N, S9-(T,D)-O-FD-H и S9-(T,D)-O-FD-EH объединяют расходный и дифференциальный методы в одном приборе. Это очень удобный вариант для предприятий с широкой номенклатурой, когда на одном участке необходимо проверять разные изделия и использовать разные алгоритмы испытаний.
Комбинированное исполнение разумно выбирать в тех случаях, когда технолог не хочет заранее жестко ограничивать себя одним методом или когда в рамках одной линии есть изделия с разной чувствительностью и разной физикой утечки.
| Артикул | Режим | Метод | Диапазон давления |
|---|---|---|---|
| S9-(T,D)-O-FD-L | Избыточное давление | Flow + Diff Pressure | 0,05-0,5 бар |
| S9-(T,D)-O-FD-N | Избыточное давление | Flow + Diff Pressure | 0,2-5 бар |
| S9-(T,D)-O-FD-H | Избыточное давление | Flow + Diff Pressure | 0,5-10 бар |
| S9-(T,D)-O-FD-EH | Избыточное давление | Flow + Diff Pressure | 1-15 бар |
5. Серия S9-O-DPI. Контроль нарастания давления
Модификации S9-(T,D)-O-DPI-L, S9-(T,D)-O-DPI-N, S9-(T,D)-O-DPI-H и S9-(T,D)-O-DPI-EH предназначены для испытаний при избыточном давлении с логикой Diff Pressure Increase. Эти приборы применяют в специальных схемах, где оценка утечки или качества изделия удобнее ведется по нарастанию давления, а не по классическому падению.
Такие решения встречаются там, где конструкция изделия, структура оснастки или технологические требования делают данный алгоритм более устойчивым и информативным.
| Артикул | Режим | Метод | Диапазон давления |
|---|---|---|---|
| S9-(T,D)-O-DPI-L | Избыточное давление | Diff Pressure Increase | 0,05-0,5 бар |
| S9-(T,D)-O-DPI-N | Избыточное давление | Diff Pressure Increase | 0,2-5 бар |
| S9-(T,D)-O-DPI-H | Избыточное давление | Diff Pressure Increase | 0,5-10 бар |
| S9-(T,D)-O-DPI-EH | Избыточное давление | Diff Pressure Increase | 1-15 бар |
6. Серия S9-V-DPI. Вакуум и нарастание давления
Модификация S9-(T,D)-V-DPI-L ориентирована на вакуумный режим с логикой Diff Pressure Increase. Как и в случае других вакуумных модификаций, внешний вакуумный насос не входит в комплект. Это специализированное исполнение для нестандартных вакуумных задач и для процессов, где испытание удобнее строить именно по вакуумному сценарию.
| Артикул | Режим | Метод | Особенности |
|---|---|---|---|
| S9-(T,D)-V-DPI-L | Вакуум | Diff Pressure Increase | Требуется внешний вакуумный насос, специальная вакуумная конфигурация |
Облегченная серия S9L
Помимо полной серии S9 производитель предлагает облегченные версии S9L. Это Lite-модификации, предназначенные для более простых или экономичных задач. Они сохраняют базовую идеологию семейства, но ориентированы на случаи, когда не требуется максимально широкая конфигурационная гибкость.
Основные модификации S9L
| Артикул | Назначение | Диапазон давления | Комментарий |
|---|---|---|---|
| S9L-(T,D)-O-F-L | Lite, избыточное давление, расход | 0,05-0,5 бар | Для простых задач расходного контроля |
| S9L-(T,D)-O-F-N | Lite, избыточное давление, расход | 0,2-5 бар | Экономичный вариант для универсальных изделий |
| S9L-(T,D)-V-F-L | Lite, вакуум, расход | вакуум, более 300 мбар abs. | Диапазон расхода задается по запросу, внешний вакуумный насос не входит |
| S9L-(T,D)-O-D-L | Lite, избыточное давление, дифференциальное давление | 0,05-0,5 бар | Для малых давлений и экономичного дифференциального контроля |
| S9L-(T,D)-O-D-N | Lite, избыточное давление, дифференциальное давление | 0,2-5 бар | Одна из наиболее практичных Lite-модификаций |
| S9L-(T,D)-V-D-L | Lite, вакуум, дифференциальное давление | вакуумный режим | Требуется внешний вакуумный насос |
Lite-версии обычно целесообразны в тех случаях, когда задача предприятия хорошо определена и не требует максимально универсального прибора. Если же производство планирует развивать номенклатуру, менять методы испытаний или запускать несколько разных типов изделий, чаще разумнее выбирать полную серию S9.
Как выбирать Nolek S9 под конкретную задачу
Выбор по режиму давления
Первый вопрос при выборе течеискателя заключается в том, удобнее ли испытывать изделие под избыточным давлением или под вакуумом. Если изделие конструктивно рассчитано на подачу воздуха и не боится внутреннего давления, в большинстве случаев удобнее использовать варианты O, то есть Overpressure. Если же изделие тонкостенное, чувствительно к распиранию или само по себе связано с вакуумной логикой, следует рассматривать модификации V.
Выбор по методу
Если требуется максимальная точность и стабильность на малых утечках, чаще всего стоит начинать с дифференциального метода D. Если важен количественный контроль потока или необходим быстрый расходный анализ, подходит F. Если предприятие хочет один универсальный прибор на разные изделия, разумно рассматривать FD. Если технологический процесс удобнее строить по логике нарастания давления, следует смотреть на DPI.
Выбор по диапазону давления
Давление испытания должно определяться не максимальными возможностями прибора, а реальной прочностью и назначением изделия. Для упаковки, легких пластиковых деталей и медицинских компонентов часто достаточно L. Для большинства промышленных узлов пневматики и общей механики подходит N. Для прочной арматуры, гидравлики и специальных изделий нужны H или EH.
Выбор между S9 и S9L
Если задача типовая, бюджет ограничен и дальнейшее расширение функциональности не планируется, можно смотреть Lite-серию. Если же требуется более универсальная платформа, интеграция в стенд, возможность смены алгоритма и более широкий запас по применению, лучше выбирать полную серию S9.
| Задача предприятия | Рекомендуемая логика выбора |
|---|---|
| Проверка упаковки, малых пластиковых изделий, легких корпусов | S9-O-D-L или S9L-O-D-L, в некоторых случаях S9-O-F-L |
| Серийный контроль клапанов, пневматики, распределителей | S9-O-D-N как универсальный базовый вариант |
| Изделия с необходимостью количественного контроля потока | S9-O-F-N или S9-O-FD-N |
| Номенклатура с разными изделиями на одной линии | S9-O-FD-N или S9-O-FD-H |
| Вакуумные изделия, емкости, особые вакуумные методики | S9-V-D-L или S9-V-DPI-L |
| Прочные детали и узлы с повышенным испытательным давлением | S9-O-D-H, S9-O-D-EH, S9-O-F-H или S9-O-F-EH |
| Экономичный старт проекта без избыточной универсальности | S9L-серия под конкретный метод |
Для каких отраслей подходит Nolek S9
Промышленные отрасли
- автомобильная промышленность
- производство клапанов и арматуры
- HVAC и климатическое оборудование
- гидравлические и пневматические компоненты
- электрические корпуса и соединительные узлы
- нефтегазовое оборудование
- аэрокосмическая и оборонная техника
Специальные и упаковочные задачи
- медицинские изделия и медицинская упаковка
- пищевая и косметическая упаковка
- изделия, чувствительные к проникновению влаги
- детали, требующие подтверждения жидкостной герметичности
- лабораторные и пилотные испытательные посты
Преимущества Nolek S9 для производства
| Преимущество | Практическое значение для предприятия |
|---|---|
| Широкий выбор методов | Можно подобрать оптимальную методику под физику конкретного изделия, а не подстраивать изделие под возможности прибора. |
| Широкий диапазон давлений | Одна платформа закрывает как деликатные изделия, так и прочные промышленные узлы. |
| Вакуумные и избыточные режимы | Серия подходит для очень разных технологических процессов. |
| Исполнения Tower и Desk | Удобно как для лаборатории, так и для встроенного производственного стенда. |
| Интеграция в автоматизацию | Упрощается включение прибора в испытательные стенды и линии. |
| Проверенная промышленная концепция | Снижаются риски внедрения на серийном производстве. |
Когда манометрический течеискатель Nolek S9 является правильным выбором
Nolek S9 особенно хорошо подходит в следующих случаях. Во-первых, когда требуется серийный контроль герметичности воздухом без применения гелия. Во-вторых, когда важна высокая производительность и экономичность цикла. В-третьих, когда предприятие хочет автоматизировать испытания и связать течеискатель с оснасткой и производственной логикой. В-четвертых, когда изделие должно быть герметично по воздуху или жидкости, а не обязательно контролироваться масс-спектрометрическим методом.
При этом следует понимать границу применимости. Если требуется поиск места микротечи на очень низком уровне или контроль по гелию с максимально высокой чувствительностью, уже нужно рассматривать масс-спектрометрические гелиевые течеискатели. Если же задача заключается именно в промышленном приемочном контроле герметичности воздухом, манометрическая серия Nolek S9 является очень сильным и рациональным решением.
NOLEK. Обслуживание, внедрение и сопровождение Nolek S9 в России
Для успешного применения манометрических течеискателей на предприятии одного прибора недостаточно. Решающий фактор заключается в правильной инженерной реализации всего процесса контроля. NOLEK Russia выполняет подбор и внедрение течеискателей Nolek S9 с учетом реальной задачи заказчика. Это включает анализ изделия, выбор метода испытаний, расчет рабочего давления, подбор оснастки, настройку испытательного цикла, интеграцию прибора в стенд и обучение персонала.
На практике NOLEK сопровождает проекты не как простой поставщик оборудования, а как инженерная лаборатория по контролю герметичности и вакуумной технике. Такой подход позволяет избежать типовой ошибки, когда на предприятие поставляют хороший прибор, но не обеспечивают правильную технологию его применения. В результате заказчик получает не просто устройство, а рабочую систему контроля герметичности.
Что включает работа NOLEK с Nolek S9
- подбор модификации S9 или S9L под конкретное изделие и метод контроля
- разработка или адаптация испытательной оснастки
- настройка испытательных циклов и порогов браковки
- внедрение прибора на производственной линии
- обучение персонала предприятия
- сервисное сопровождение и технические консультации
- участие в развитии стендов контроля герметичности на предприятии
Один и тот же течеискатель может работать очень хорошо или неудовлетворительно в зависимости от оснастки, объема изделия, времени стабилизации, качества подключения и правильности выбранного метода. Поэтому реальная ценность внедрения состоит не только в самом приборе, но и в инженерной настройке всего процесса.
Сводная таблица по основным группам модификаций
| Группа | Режим | Метод | Основные диапазоны | Типовое применение |
|---|---|---|---|---|
| S9-O-F | Избыточное давление | Расход | L, N, H, EH | Количественный контроль потока, быстрые циклы |
| S9-O-D | Избыточное давление | Дифференциальное давление | L, N, H, EH | Высокоточный приемочный контроль |
| S9-V-D | Вакуум | Дифференциальное давление | вакуумный вариант | Вакуумные испытательные схемы |
| S9-O-FD | Избыточное давление | Расход + дифференциальное давление | L, N, H, EH | Универсальные линии и разная номенклатура изделий |
| S9-O-DPI | Избыточное давление | Контроль нарастания давления | L, N, H, EH | Специальные алгоритмы испытаний |
| S9-V-DPI | Вакуум | Контроль нарастания в вакууме | вакуумный вариант | Специальные вакуумные процессы |
| S9L | Избыточное давление или вакуум | F или D | упрощенные диапазоны | Экономичный контроль на типовых задачах |
Серия Nolek S9 является одной из наиболее универсальных платформ в классе манометрических течеискателей для промышленного контроля герметичности. Она охватывает задачи от деликатной упаковки и медицинских изделий до прочных промышленных компонентов, работающих при высоких испытательных давлениях. Главное достоинство серии заключается в сочетании методов, диапазонов и конструктивных исполнений, что дает возможность подобрать прибор не абстрактно, а точно под конкретное изделие и технологический цикл.
Полная серия S9 подходит для сложных и развивающихся производственных задач, где важны универсальность и запас по функциональности. Серия S9L подходит для более простых и экономичных решений. Выбор между расходным, дифференциальным, комбинированным и вакуумным вариантом должен делаться исходя из физики изделия, требуемой чувствительности, времени цикла и способа интеграции в производство.
NOLEK Russia выполняет обслуживание и внедрение систем Nolek S9 на предприятиях в России, обеспечивая не только поставку прибора, но и полноценное инженерное сопровождение. Именно такой подход позволяет превратить манометрический течеискатель из отдельного устройства в стабильный промышленный инструмент контроля качества.
